こんにちは！僕の名前はもりりん！
今日は市木沢という場所に来ているよ。ここは関東大地震によって起きた土砂崩れで川が堰き止められてできた震生湖の下流に位置する沢で、実はキレイな地層が観察できる露頭があるところなんだ。
さっそく沢に沿って進みながら、一緒に地層を見てみよう！
つぎのパノラマにすすむ
まえのパノラマにもどる
ここが観察ポイントAだよ。地層を観察するときは、粒の大きさや形、厚さ、傾き、地層の色、重なり方などに注目してみてみよう！
この露頭は内側にえぐられたような形をしているね。どうしてこのような形になったんだろう？
奥に水たまりができているね。ここは雨が降ると、集まった雨水が上から滝のように注ぐようになっているんだ。流水が壁面を削ってこうした滝つぼのような形ができたんだね。こうした水の働きによって陸地が削り取られることを”侵食”というよ。
地層の様子を見てみよう。沢の水面から60センチくらいの高さに水平に走る境界線を挟んではっきりと上下に２層に分かれているね。
この２層はそれぞれなにでできているのかな？もう少し地層に近づいて観察してみよう！露頭に向いているボタンを押してみてね。
つぎのパノラマにすすむ
まえのパノラマにもどる
まずは下の層から見てみよう。色は白っぽく、表面がなんだかボロボロとしているね。
上の層はどうかな？下の層に比べて色は黒っぽく、なめらかな表面をしているね。
実はこの２層は両方とも”火山噴出物”でできているよ。下の層は噴火によって上空から飛来した軽石という火山噴出物が積もってできたんだ。上の層はその後に地をはって流れて来た火砕流によってもたらされたものが堆積した層で火山灰を多く含んでいるよ。
火山噴出物はマグマがもとになってできているから、冷えると”鉱物”という結晶ができるんだ。この地層も鉱物を含んでいるよ。実際に見てみよう。

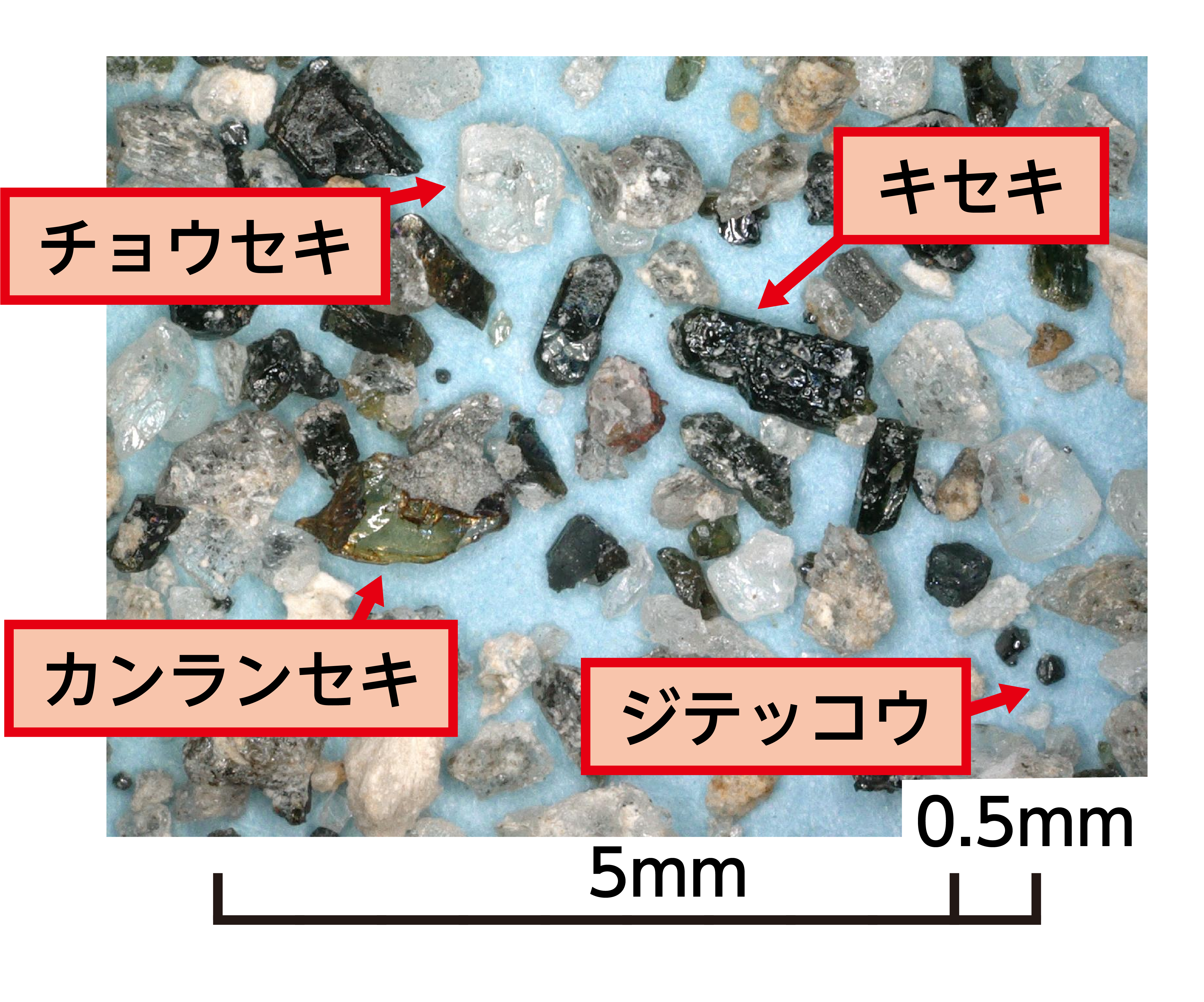

画像は下の軽石層を水洗いして、顕微鏡で５０倍に拡大したものだよ。ここで観察できる鉱物には、キセキ、カンランセキ、チョウセキ、ジテッコウなどがあるよ。
各地層に含まれている鉱物の種類や量は、もとになったマグマの性質によって異なるから、それらを比較することでどの火山が噴火した時のものかを知る手がかりになるんだ。
この２層は約6．6万年前に箱根火山の噴火によってもたらされたものだよ。これから先にあるポイントの地層も、火山噴出物によって作られたものなんだ。それじゃあ、次のポイントに移動してみよう！
つぎのパノラマにすすむ
まえのパノラマにもどる
沢はまっすぐに伸びているね。このまま進んでみよう！
つぎのパノラマにすすむ
まえのパノラマにもどる
観察ポイントBに到着したよ。さっそく地層を観察してみよう！
観察ポイントAの露頭は水平に上下２層に分かれていたけど、この露頭はなんだか斜めに切れていたり、曲がったりしているよ。それに地層の色もいろいろな種類があるね。
この露頭の大きな特徴は、地震などの地殻運動によって地層がずれ動いた跡が見られることなんだ。こうした、大きな力によって大地が割れて、ずれ動いてできた境のことを”断層”というよ。

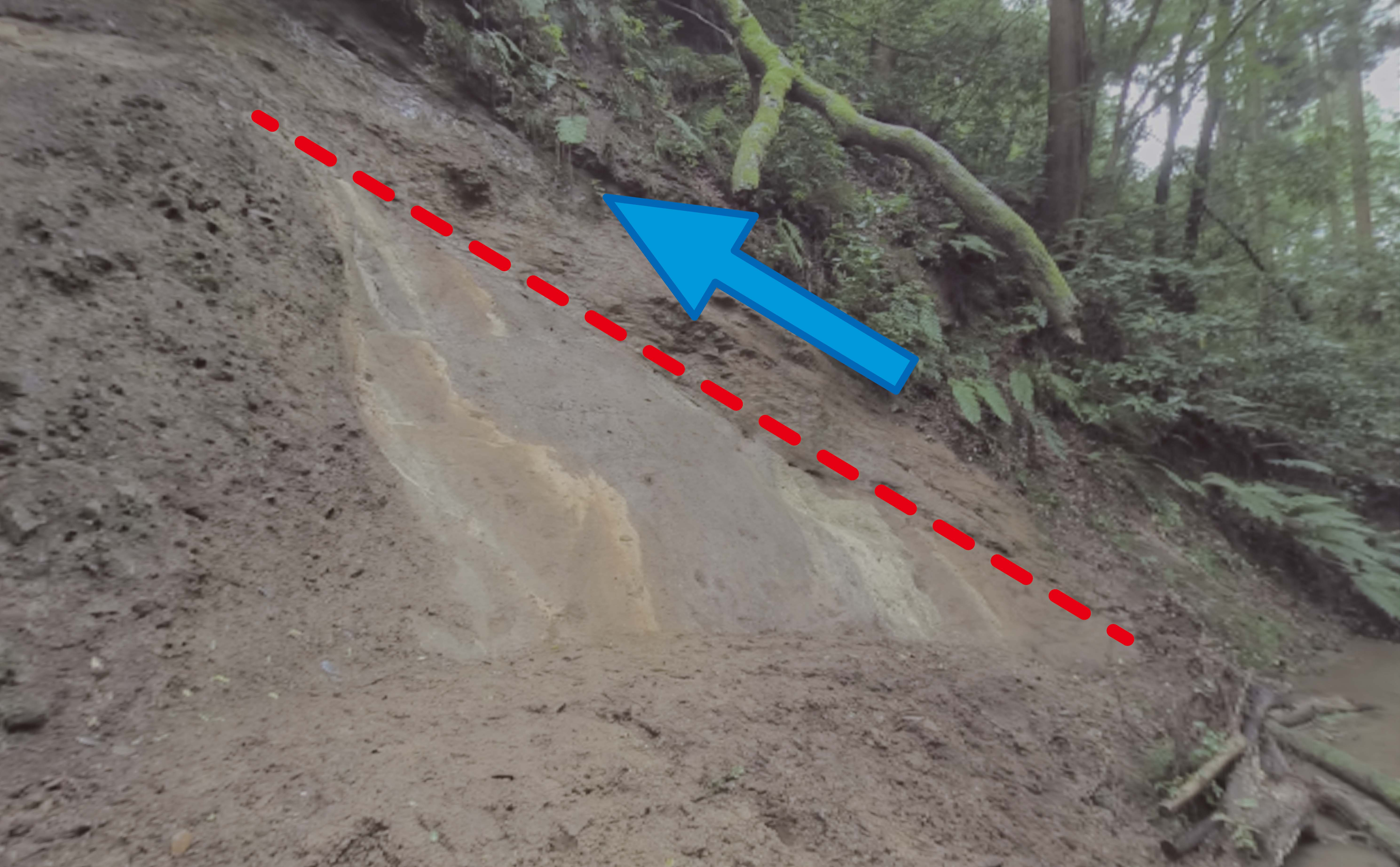

左上から右下に走っている線が断層で、震生湖断層と呼ばれているよ。断層はそのずれ方によって”正断層”と”逆断層”に分けられるんだ。引っ張り合う力で断層の上側の岩盤がずり下がるのが正断層、押し合う力で断層の上側の岩盤が乗り上がるのが逆断層というように区別されるよ。
この断層は向かって右上側の地層が矢印の方向に乗り上がるようにずれているよ。つまり、断層の上側の岩盤が上がる”逆断層”になるんだ。
この動きの結果、通常、古いものが下、新しいものが上となるところが、この露頭では、右上の約２８～２５万年前の地層が、左下の約２５～２４万年前の地層の上に乗ってしまったんだ。
さらに地層に近づいてこの動きを見てみよう。
つぎのパノラマにすすむ
まえのパノラマにもどる

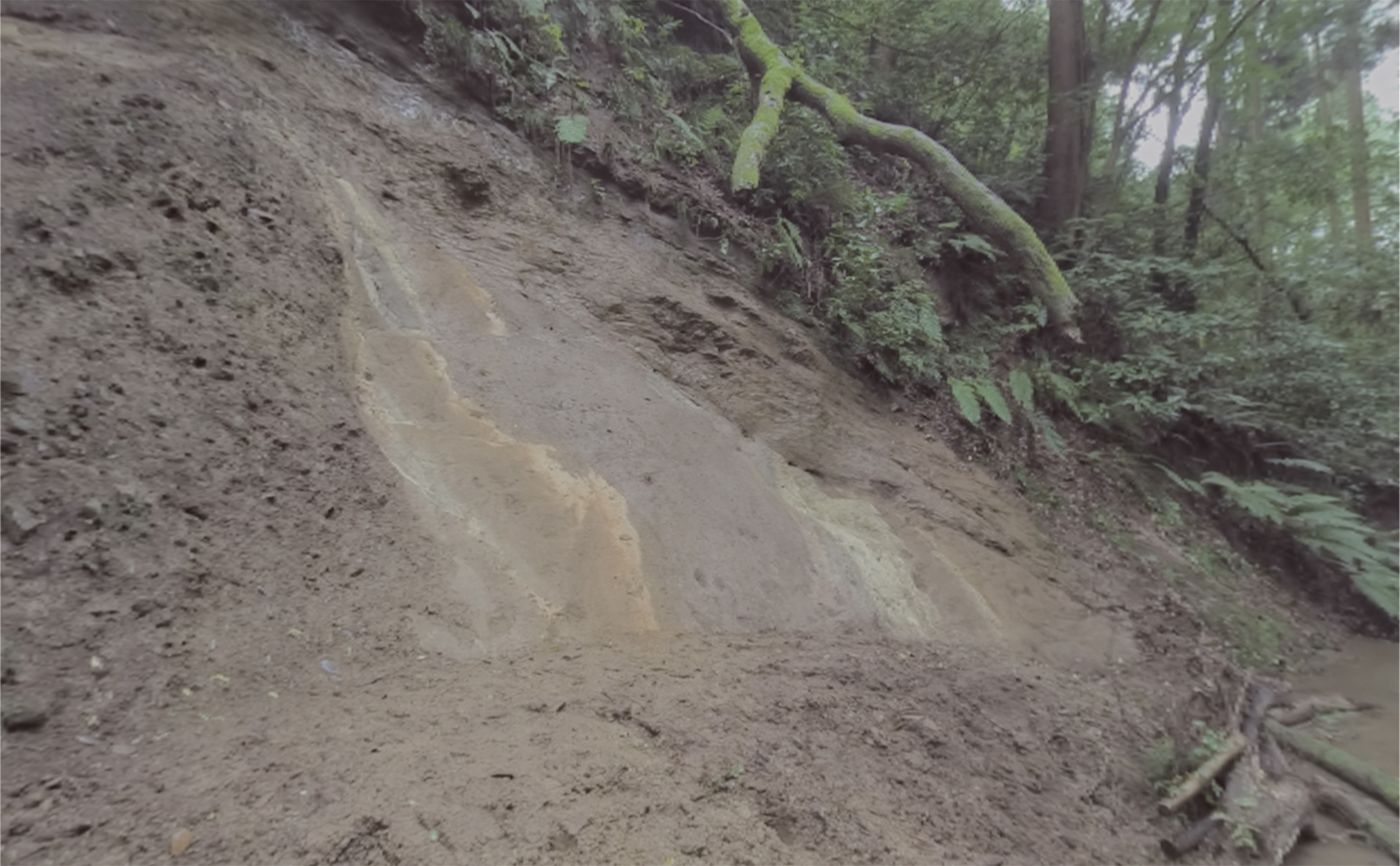

断層の下側にある地層に注目してみよう。右側からクリーム色、灰色、おしるこ色、紫灰色と、色の種類に富んでいるのが分かるね。
もっと左側を見てみると、丸くてごろごろした石が含まれた、れき層になっているのも確認できるよ。
さっきの観察ポイントAで見た地層は水平に積もっていたけど、この地層は縞模様が縦になっているね。どうしてこのような形になったんだろう？
これは、逆断層ができて右上の地層が乗り上がってきた動きに引きずられた跡なんだ。その結果、もともとは水平だったものが、めくりあがるように垂直（鉛直）になってしまったんだね。
震生湖も地震による地滑りでできた湖だけど、この露頭も大地の運動がどれだけ大きな規模なのかを物語っているね。
この地層の解説はこれで終わりだよ。次のポイントに進んでみよう。
つぎのパノラマにすすむ
まえのパノラマにもどる
倒木で沢が険しくなってきたね…
つぎのパノラマにすすむ
まえのパノラマにもどる
さぁ、観察ポイントCに到着したよ。ここで、説明の前にひとつクイズを出題するよ。
これから観察する露頭は、観察ポイントA、観察ポイントBのどちらかと同じ地層があるよ。いったいどっちの観察ポイントでしょう？
………
各層の色と含まれているものを見てみよう。
………
分かったかな？ 正解は、観察ポイントBの露頭でした！

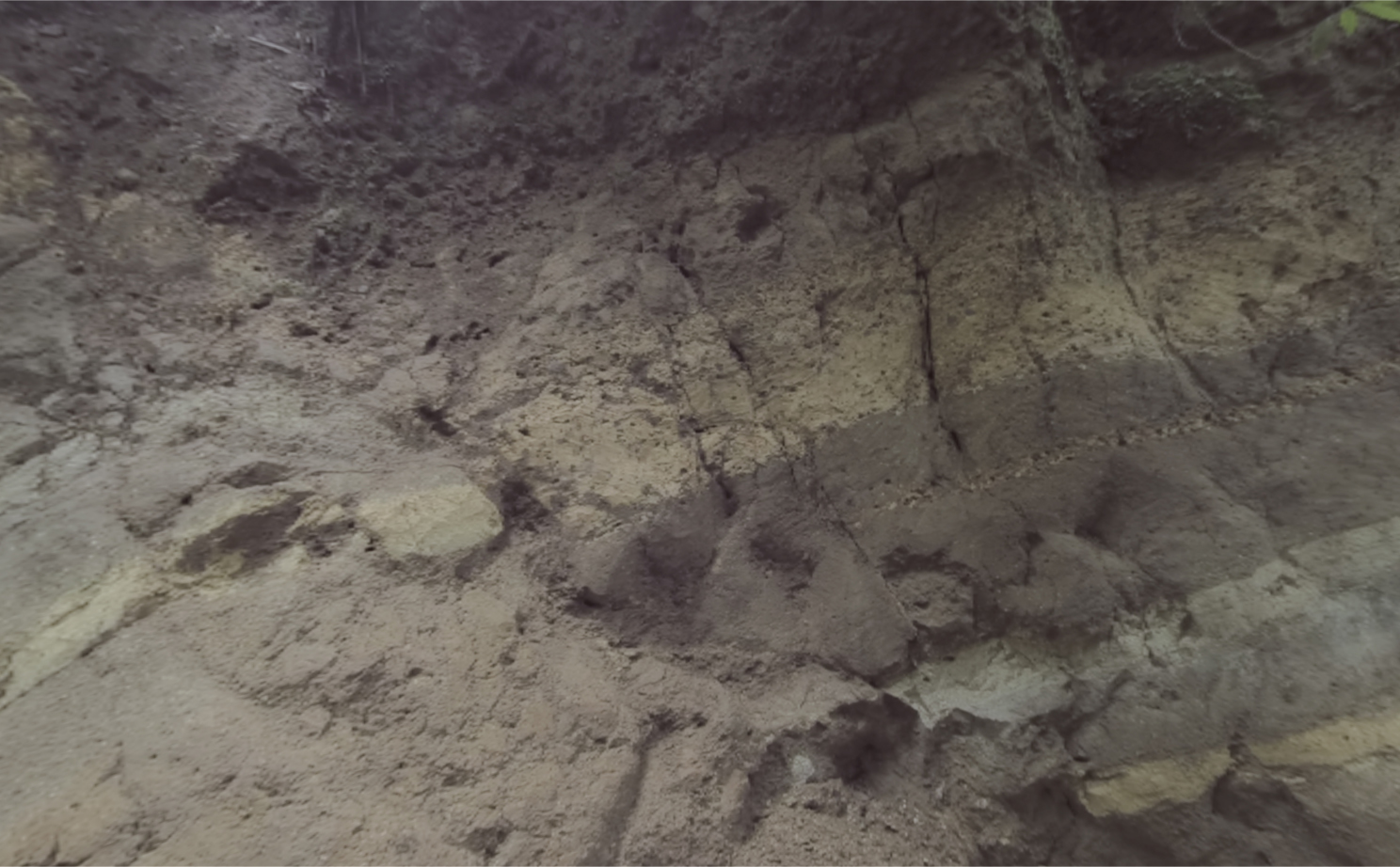

それを踏まえて、この露頭を観察してみよう。一番上の層は、ごろごろした石を多く含んだれき層になっているよ。観察ポイントBでも左側にれき層があったね。他の地層を見ても、色の組み合わせがバーコードのように観察ポイントBと共通しているのが分かるね。

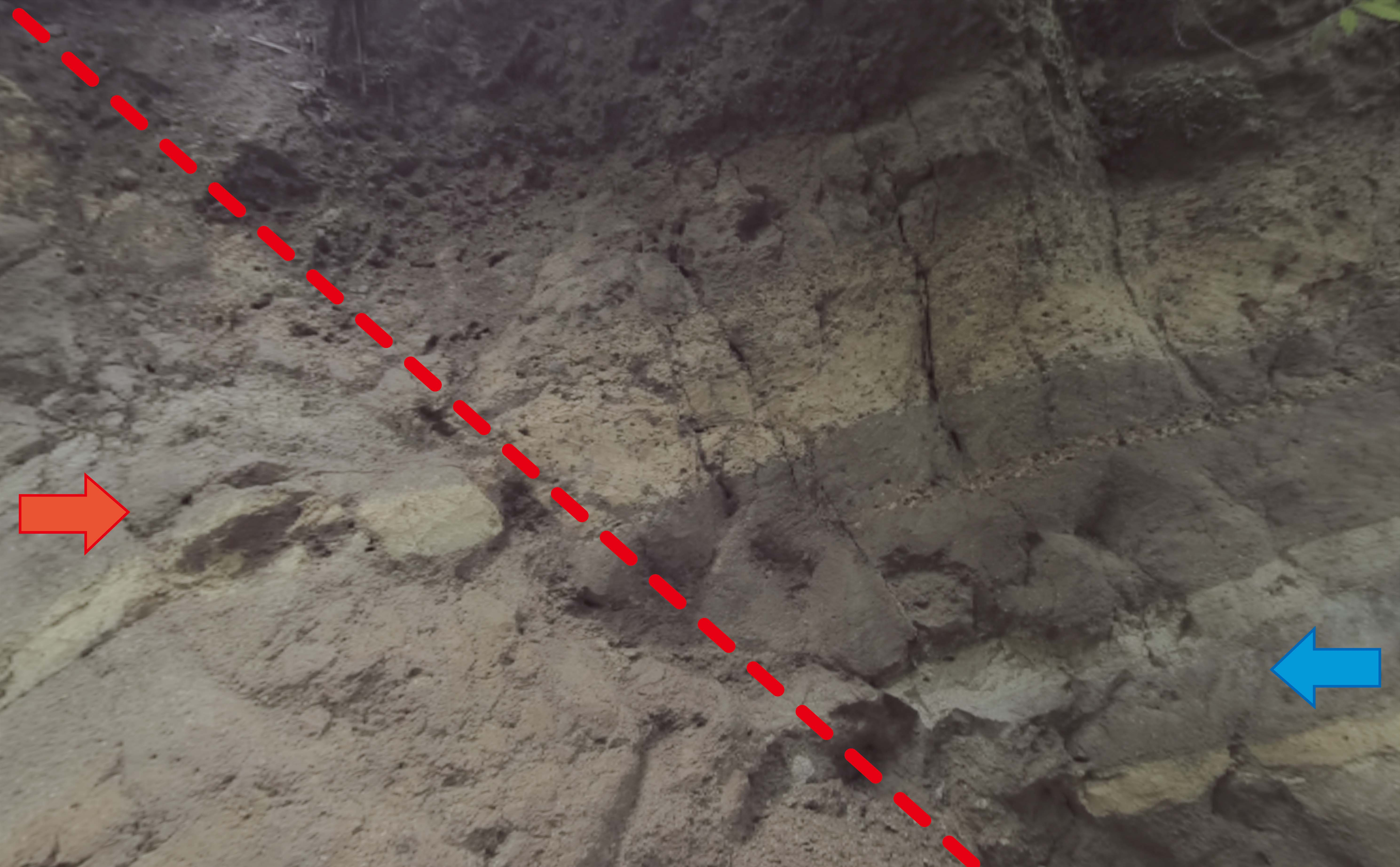

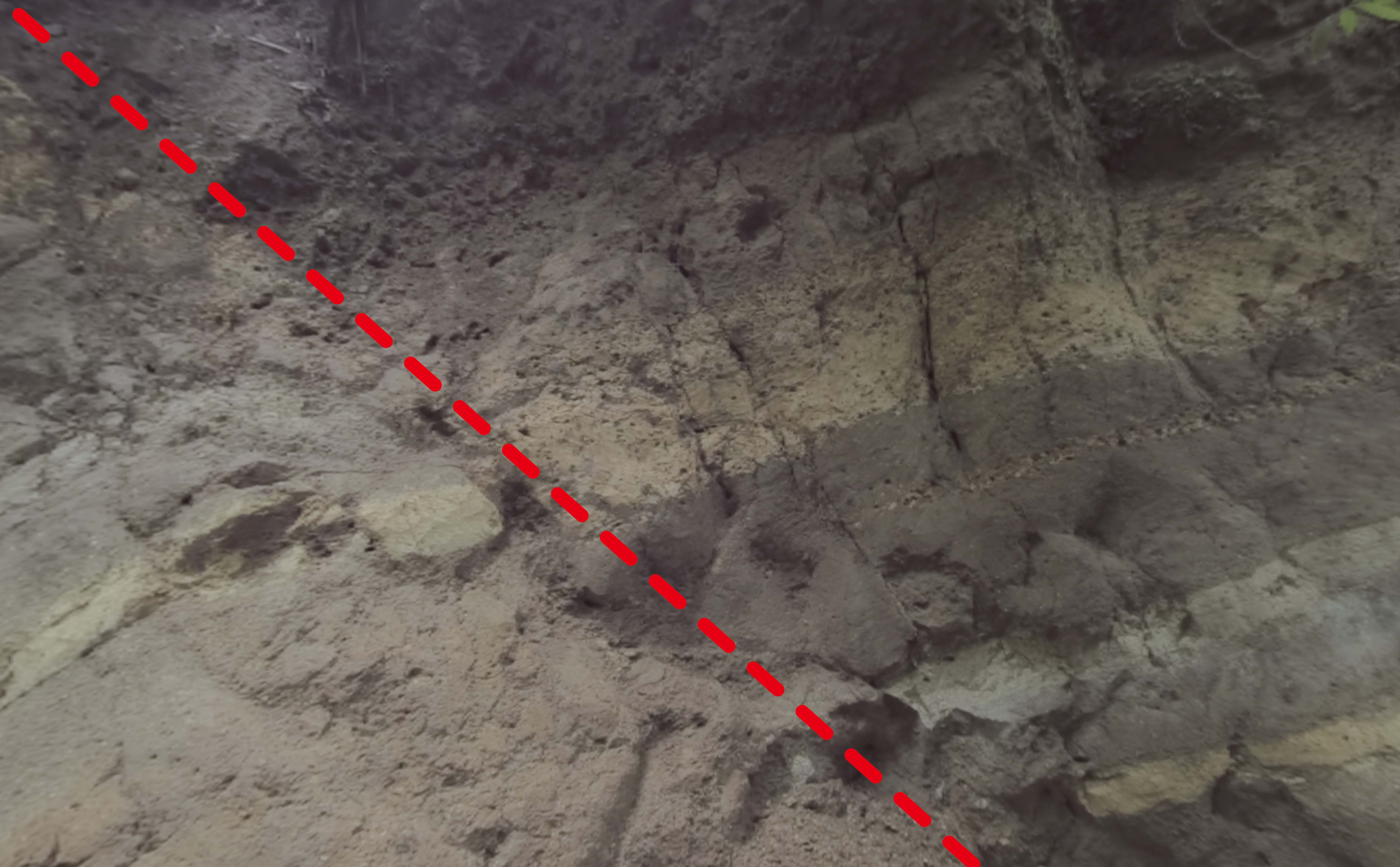

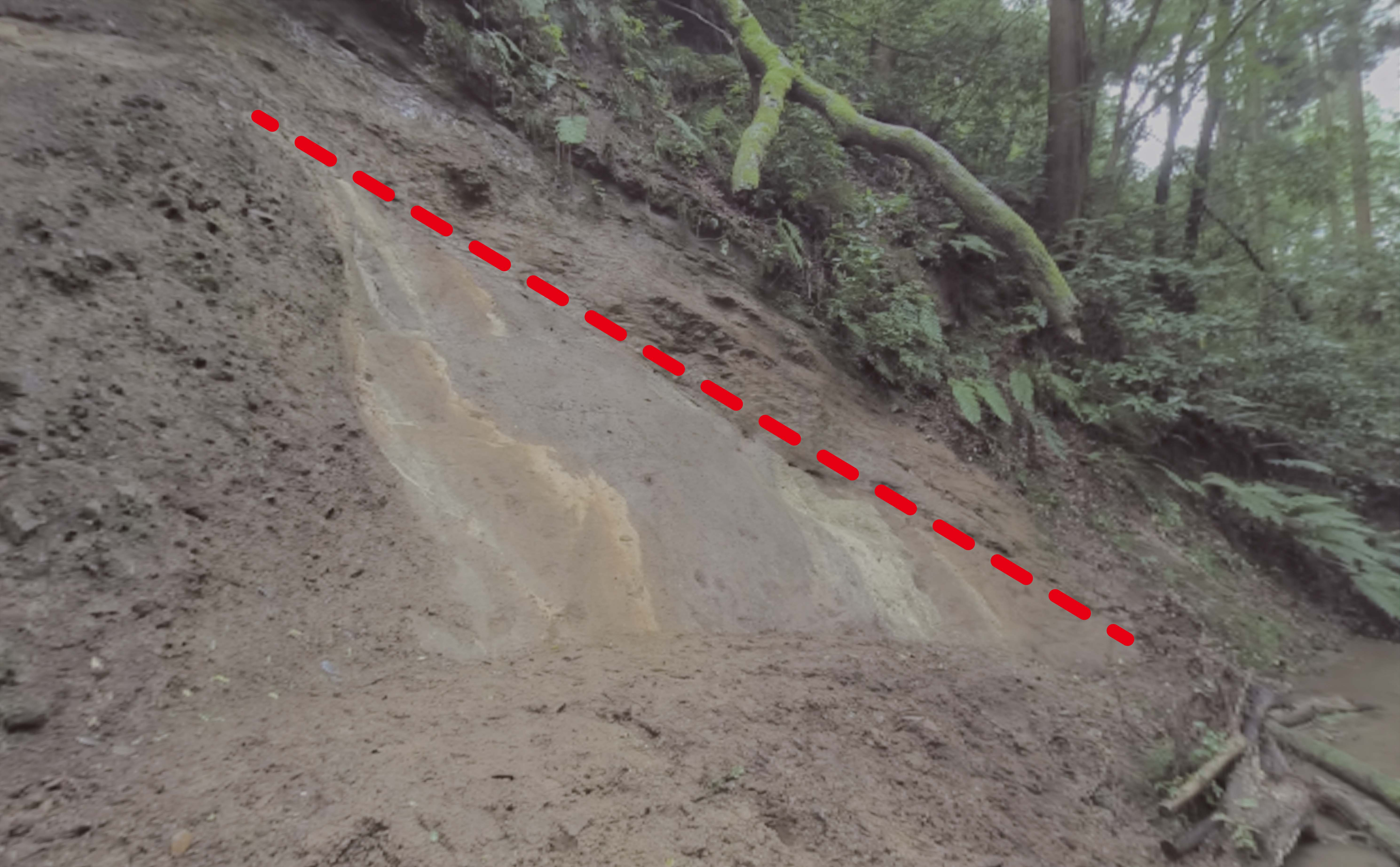

それから、この露頭にも断層が見えるよ。境目が少し分かりずらいけど、左上から右下に走っている線が断層だね。この線を境に地層の位置を比べてみよう。上から白色、灰色、黄褐色の三色の縞模様の層に注目してみてね。
断層に向かって左側の方はこの位置（→）だね。
対して、向かって右側の方は少し低いこの位置（←）にあるよ。
断層の上側部分がずり下がっているね。つまり、この断層は”正断層”になるんだ。”正断層””逆断層”の違いが分かったかな？

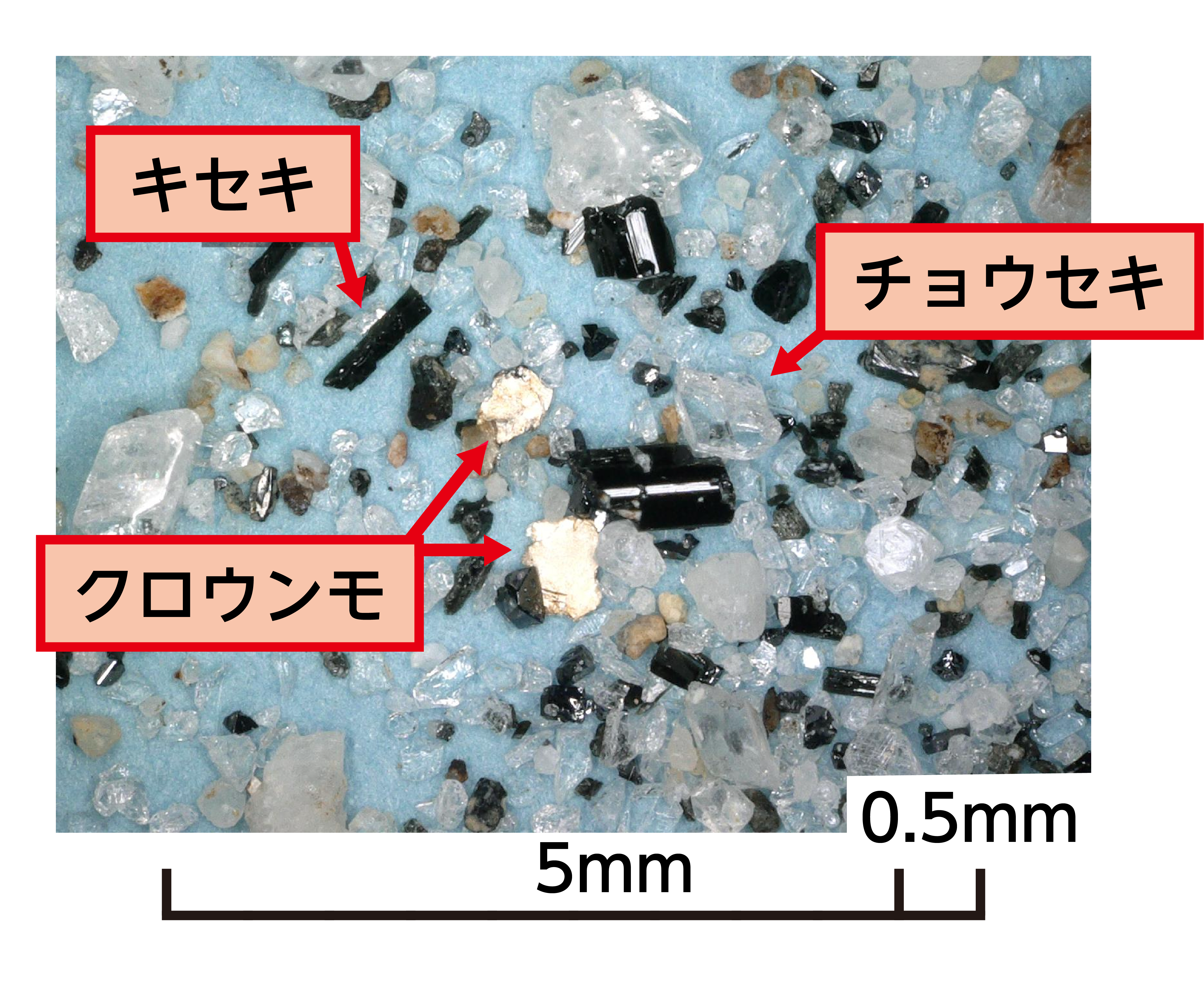

次は、この露頭の地層に含まれる鉱物を確認してみよう。画像は白色の層を水洗いして、顕微鏡で拡大したものだよ。
この層に含まれる鉱物には、キセキ、チョウセキ、それから観察ポイントＡでは見られなかったクロウンモがあるよ。
クロウンモは通常、黒色をしているけれど、風化すると画像のように金色に見えるよ。観察ポイントＡのような箱根火山の噴出物はクロウンモを含んでいないことから、この層は箱根ではない別の火山が起源であるとされているよ。
この場所の解説はこれで終わりだよ。次のポイントに進んでみよう。
つぎのパノラマにすすむ
まえのパノラマにもどる
沢が大きくカーブしているね。
つぎのパノラマにすすむ
まえのパノラマにもどる
足元の壁面にも地層が出ているね。
つぎのパノラマにすすむ
まえのパノラマにもどる
観察ポイントDに着いたよ。壁一面に地層が出ている、大きな露頭だね。
若干左に傾いているけど、断層はなく、色の違う層が右から左まで縞模様を成しているね。これらの層もすべて箱根火山からの軽石や火山灰で構成されているよ。
まずは下の層から見てみよう。左の方は地面に潜ってしまっているので右側に注目してね。

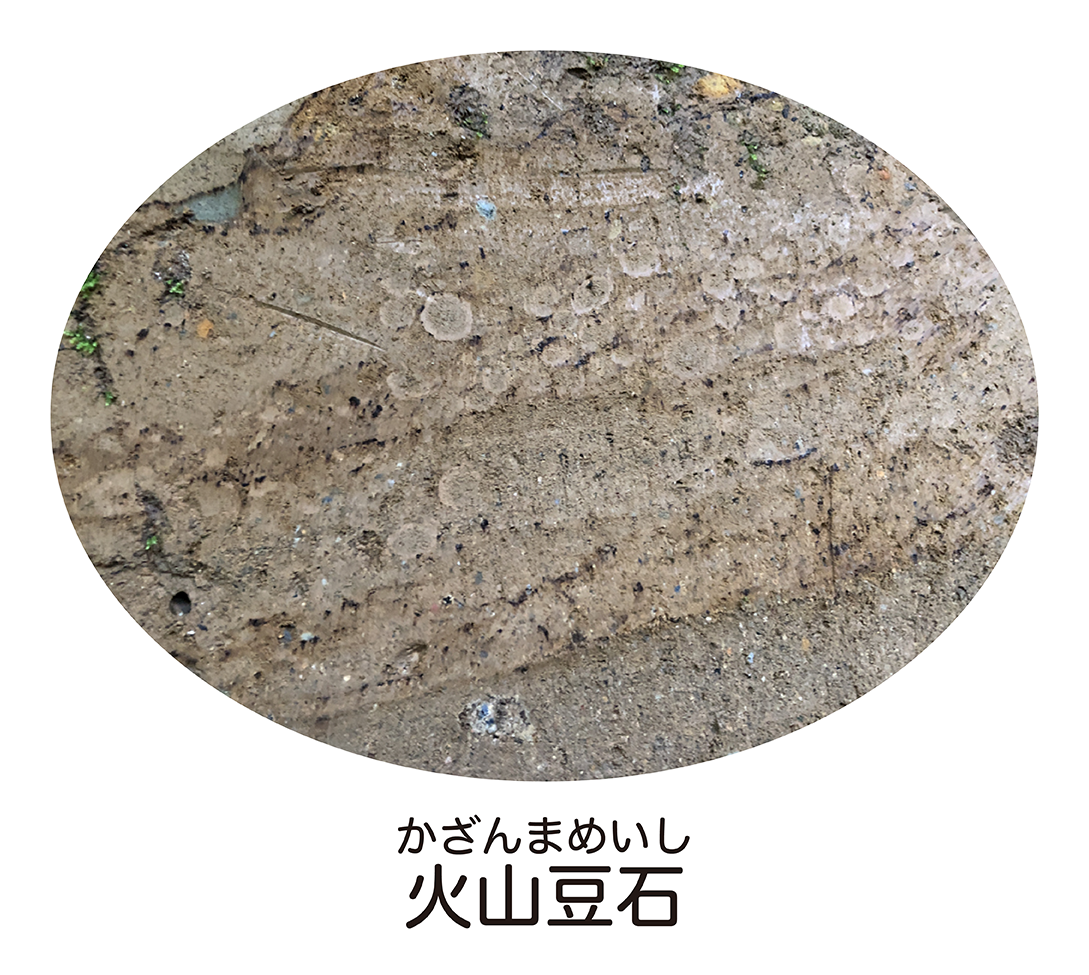

このあたりは火山灰層になっていて、層の中に火山豆石（写真）という粒状の固まりが見られるよ。これは、水蒸気の多い噴火で火山灰が水で固まってできるものなんだ。
この露頭の火山豆石の中からは、湖や沼の底に生息するケイ藻というプランクトンの化石が見つかっているよ。このことから、噴火した火口が湖の近くにあって水蒸気が多く出て、ケイ藻が火山灰と一緒に固まったことが推定されるんだ。昔にも箱根火山には湖があったんだね。
次は少し左に動いて、露頭のもっと上の部分を観察してみよう。
つぎのパノラマにすすむ
まえのパノラマにもどる
地面から２ｍほどの高さにある白っぽい層に注目してみよう。
これは軽石でできた層になっていて、６０センチほどの厚さがあるよ。その色から「カーキ」という愛称がついているんだ。植物でおおわれてしまっているけれど、さらに上部にも８０センチほどの軽石層があって、こっちは「カナリア」と呼ばれているんだ。
こういう愛称は野外調査の過程でつけられたんだ。愛称があると覚えやすいよね。その時、カナリアを飼う事が流行っていたらしいよ。
カーキの下には黒っぽい地層が薄く帯状に広がっているよ。このような色の違いはマグマの成分の違いなどが原因と考えられているんだ。黒っぽい色は、マグマが玄武岩質であることに由来することが多いんだ。

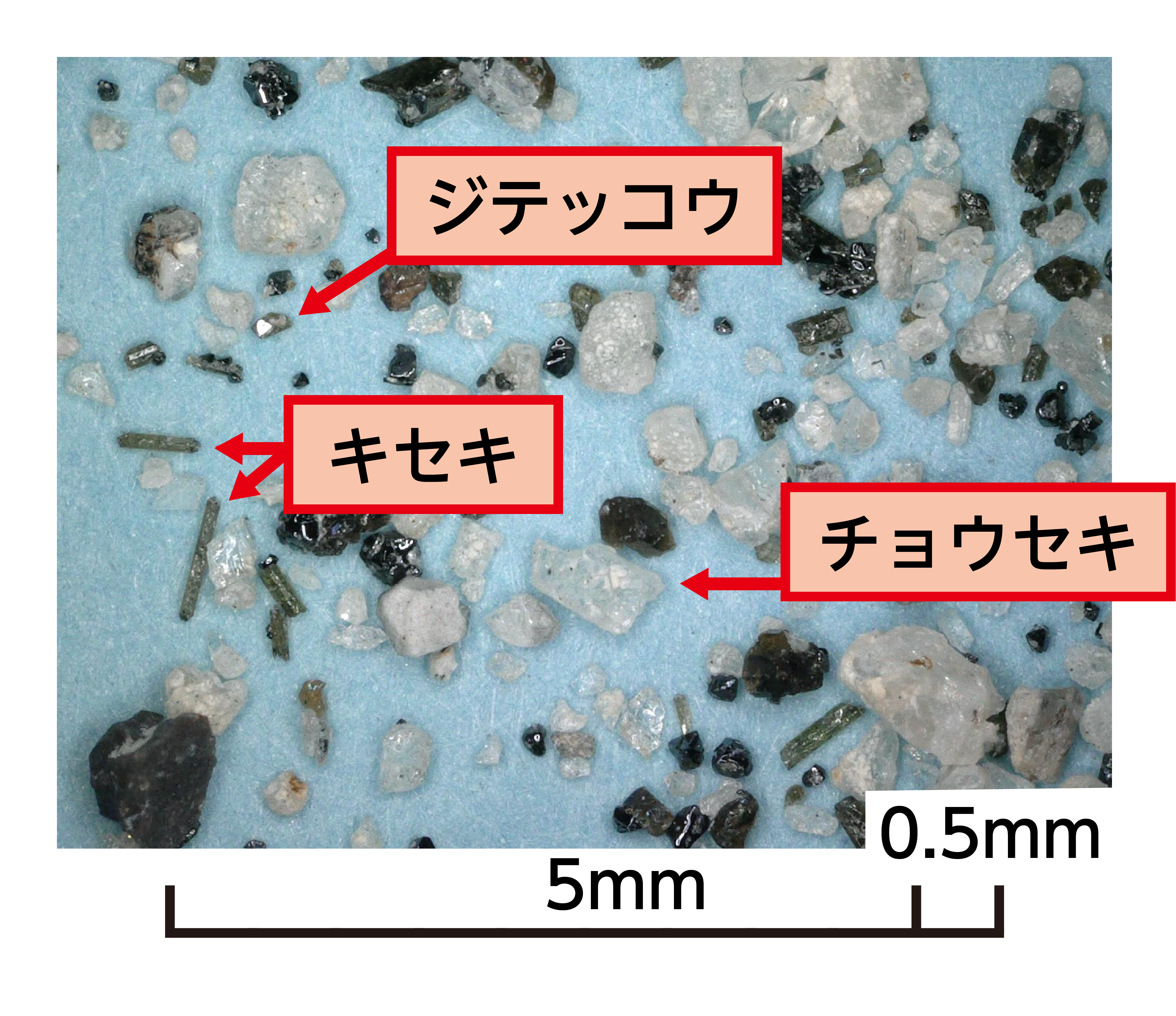

ここでも地層に含まれる鉱物を確認してみよう。画像は「カーキ」の層を水洗いして、顕微鏡で拡大したものだよ。
ここで見られる鉱物はキセキ、チョウセキ、ジテッコウなどだよ。同じ箱根火山起源の観察ポイントＡの軽石層で見られる鉱物と種類が共通しているのが分かるね。
ただ、同じ箱根の火山でも、この「カーキ」の層は約２０～１９万年前の噴火によって堆積したと考えられていて、観察ポイントＡの軽石層よりももっと古い時代のものになるんだ。
これで解説を終わるよ。右上の地図の番号を押して自由に見てみてね。
